Norgren® è una multinazionale che fa parte del gruppo IMI plc e vanta una lunga storia nella creazione di soluzioni ingegneristiche innovative nei settori del controllo del movimento di precisione e della tecnologia dei fluidi.

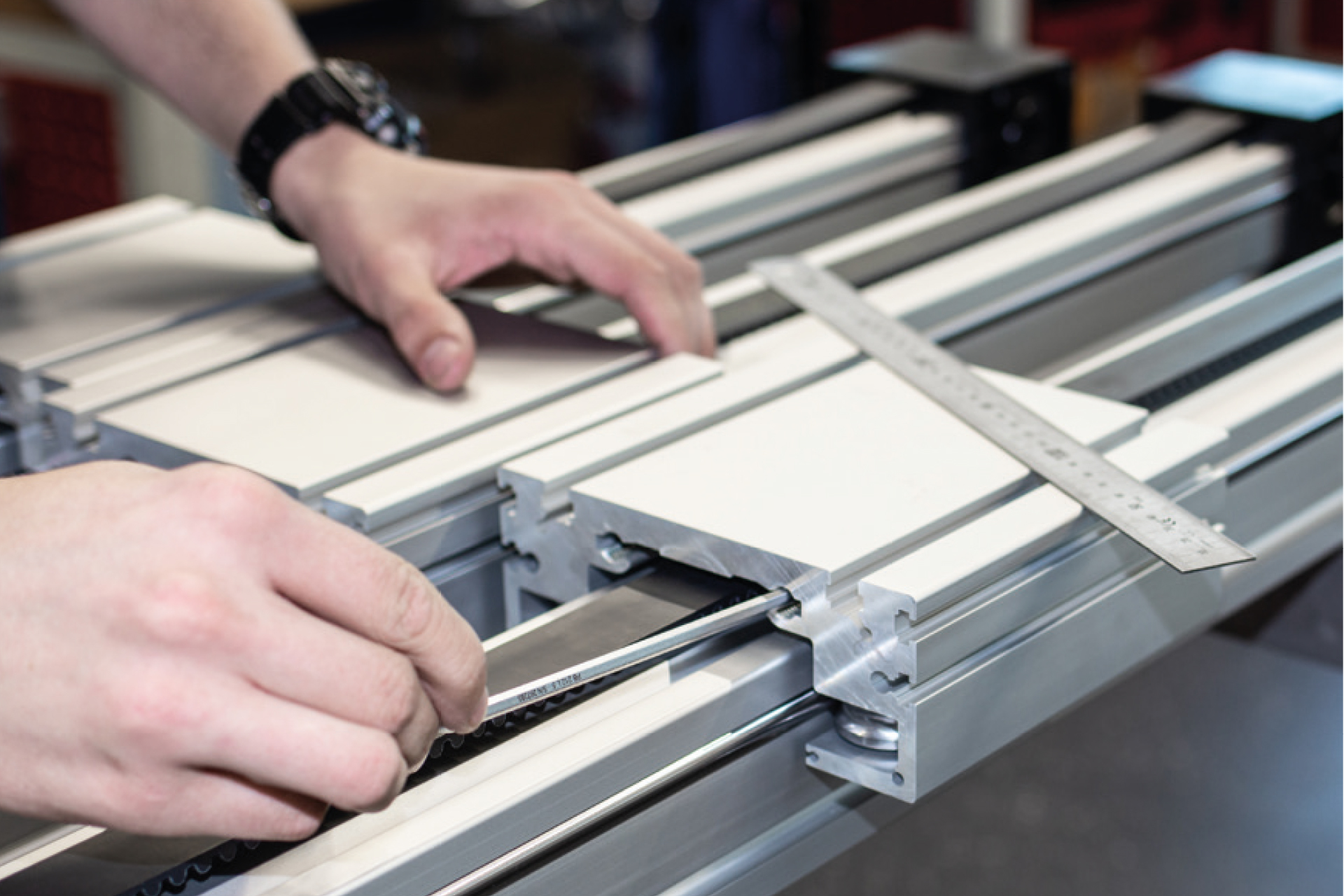

Una gamma di assi lineari ad alte prestazioni con numerose opzioni di azionamento, guida e profilo.

Dalle applicazioni leggere a quelle pesanti, dalle applicazioni specialistiche in camere bianche alle zone ATEX, la nostra vasta gamma ci consente di fornire un’unità di assi lineari in grado di soddisfare tutte le esigenze.

Unità lineari di precisione ad asse singolo che offrono una flessibilità unica grazie alla loro costruzione modulare con profili, guide, azionamenti e accessori di altissima qualità.

Ogni asse lineare può essere configurato e modificato individualmente e, oltre alle nostre unità standard, offriamo anche componenti in acciaio inox e rinforzati adatti ad applicazioni in aree a rischio di esplosione (ATEX), lavorazione alimentare e camera bianca. Offriamo anche un’ampia gamma di accessori come motori, azionamenti, alberi di collegamento, interruttori, riduttori, freni di sicurezza, catene portacavi e altro ancora, che ci permettono di personalizzare i nostri assi lineari in base alle vostre esigenze individuali.

• Unità LINEARI A CINGHIA DENTATA.
• Unità LINEARI con TRASMISSIONE A MANDRINO.
• Unità LINEARI con AZIONAMENTO A CREMAGLIERA.

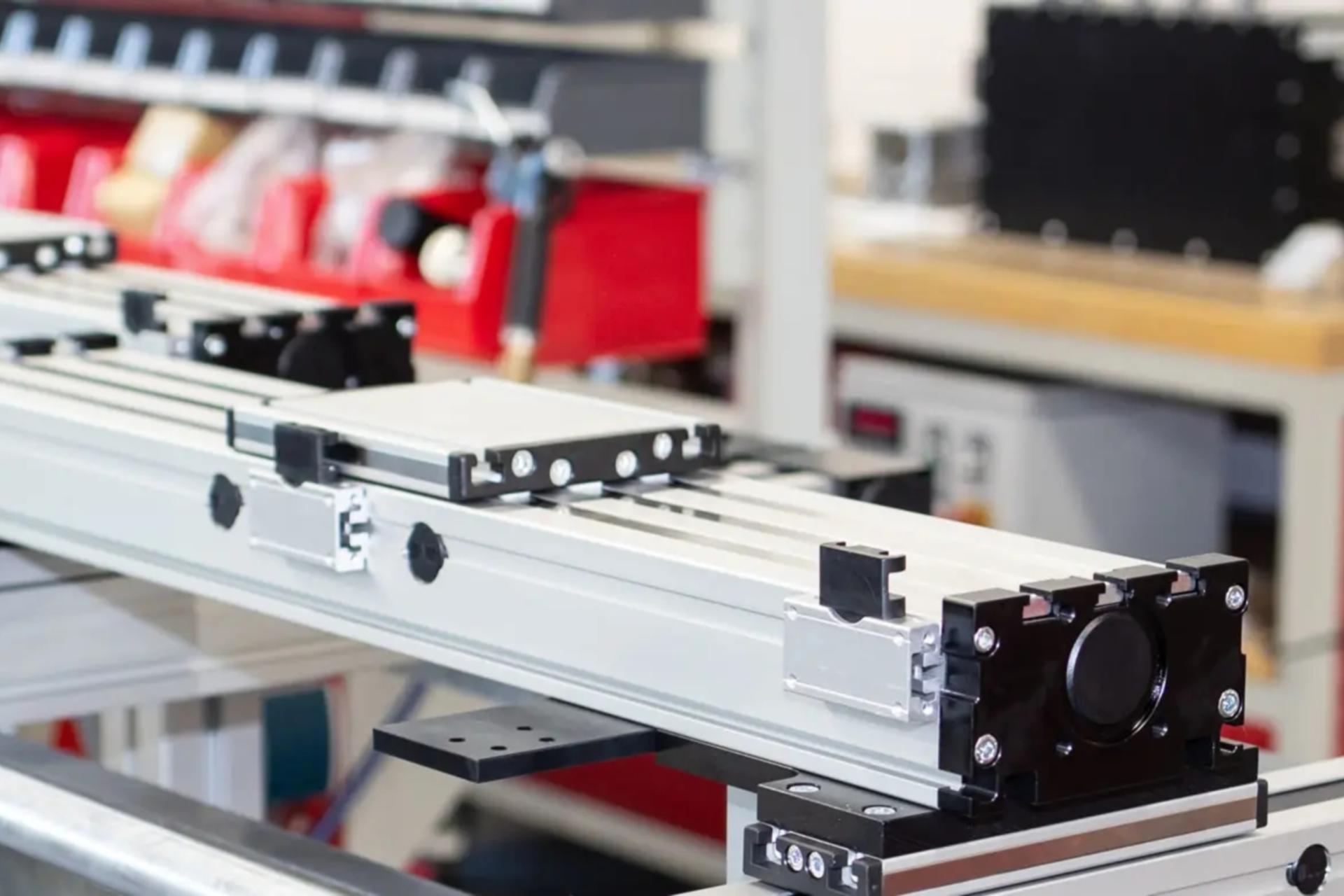

Gli assi lineari con trasmissione a cinghia dentata sono presenti in tutti i settori industriali e in diverse applicazioni. Indipendentemente dalla frequenza e dalla distanza con cui si desidera spostare i pezzi, le unità lineari con trasmissione a cinghia sono ideali per operazioni di movimentazione e posizionamento rapide. L’asse lineare è azionato da una cinghia dentata rinforzata in acciaio che sposta carichi leggeri o pesanti dal punto A al punto B entro il tempo di ciclo desiderato. Caratterizzate da velocità elevate, offrono risultati impressionanti anche su lunghe distanze. Il posizionamento del carrello è ottenuto mediante una guida a rulli o una guida su rotaia, a seconda della serie di prodotti e dei requisiti applicativi.

• Asse lineare serie Q, trasmissione a cinghia dentata, guida a binario.
• Asse lineare serie Q, trasmissione a cinghia dentata, guida a rulli.
• Asse lineare serie L, trasmissione a cinghia dentata, guida a binario.
• Asse lineare serie L, trasmissione a cinghia dentata, guida a rulli.
• Asse lineare serie E, trasmissione a cinghia dentata, guida a rulli.
• Asse lineare serie D, trasmissione a cinghia dentata, guida a binario.
• Asse lineare serie D, trasmissione a cinghia dentata, guida a rulli.

NORGREN Linear System QSZ 60, 80, 100, 125

Questa unità è costituita da un profilo quadrato in alluminio con una guida a sfera integrata. Il carrello è mosso da una trasmissione a cinghia. Ogni puleggia standard include un artiglio di accoppiamento su un lato. La tensione della cinghia può essere regolata da un semplice dispositivo di regolazione a vite nel carrello.

NORGREN Linear System QLZ 60, 80, 100

Questa unità è costituita da un profilo quadrato in alluminio con una guida a rulli integrata. Il carrello è azionato da una cinghia dentata. Ciascuna puleggia standard comprende un artiglio di accoppiamento su un lato. La tensione della cinghia può essere regolata da un semplice dispositivo di regolazione a vite nel carrello.

NORGREN Linear System LSZ 60, 80, 100

Il corpo guida è costituito da un profilo quadrato in alluminio con una guida integrata. Il carrello si muove per mezzo di una cinghia dentata interna girevole. Sulla faccia anteriore è presente un’unità di deviazione della cinghia dentata con ganci di accoppiamento integrati su due lati. La parte anteriore opposta è dotata di una piastra contenente un dispositivo di tensionamento della cinghia dentata.

NORGREN Linear System LLZ 40, 60, 80, 100

Il corpo della guida è costituito da un profilo quadrato in alluminio, con una guida a rulli integrata. Il movimento del carrello avviene per mezzo di una cinghia dentata interna rotante. Su un’estremità c’è un blocco di pulegge con ganci di accoppiamento su entrambi i lati (versione standard). All’estremità opposta si trova una piastra con un dispositivo di ritensionamento della cinghia dentata.

NORGREN Linear System ELZ 30, 40, 60, 60S, 80, 80S, 100, 125

Questa unità lineare è costituita da un profilo quadrato in alluminio con aste di guida integrate in acciaio temprato. Il carrello, dotato di cuscinetti a sfera lineari interni che possono essere regolati senza gioco, viene azionato lungo le aste di guida da una cinghia dentata. Le pulegge sono dotate di cuscinetti a sfera esenti da manutenzione. La tensione della cinghia può essere regolata da un semplice dispositivo di regolazione a vite nel carrello.

NORGREN Linear System ELSZ 30, 40, 60, 60S, 80, 80S, 100, 125

Questa unità lineare è costituita da un profilo quadrato in alluminio con aste di guida in acciaio temprato. Il carrello, dotato di cuscinetti a sfera lineari interni che possono essere regolati senza gioco, viene azionato lungo le aste di guida da una cinghia dentata. La puleggia è dotata di cuscinetti a sfera esenti da manutenzione. La tensione della cinghia può essere regolata con un semplice dispositivo di tensionamento in uno dei blocchi terminali.

NORGREN Linear System DSZ 120, 160, 200

Questa unità è costituita da un profilo rettangolare in alluminio con 2 guide integrate. Il carrello è mosso da una trasmissione a cinghia. Ciascuna puleggia standard è dotata di un artiglio di accoppiamento su un lato. La tensione della cinghia può essere regolata da un semplice dispositivo di regolazione a vite nel carrello.

NORGREN Linear System DLZ 120, 160, 200

Questa unità è costituita da un profilo rettangolare in alluminio con 2 guide integrate. Il carrello è mosso da una trasmissione a cinghia. Ciascuna puleggia standard è dotata di un artiglio di accoppiamento su un lato. La tensione della cinghia può essere regolata da un semplice dispositivo di regolazione a vite nel carrello.

• Asse lineare serie Q, trasmissione a mandrino, guida a binario.
• Asse lineare serie E, trasmissione a mandrino, guida a rulli.
• Asse lineare serie E, trasmissione a mandrino, guida scorrevole.
• Asse lineare serie D, trasmissione a mandrino, guida a binario.
• Asse lineare serie D, trasmissione a mandrino, guida a rulli.

NORGREN Linear System QST/QSK 60, 80, 100

Questa unità è costituita da un profilo quadrato in alluminio con una guida a sfera integrata. Il carrello è azionato da un mandrino rotante con dado di guida. Le aperture del corpo guida sono sigillate da un nastro di copertura in acciaio inox per proteggere l’unità da spruzzi d’acqua e polvere. Nella taglia 80, il nastro di copertura è ulteriormente fissato con nastri magnetici (vedere l’immagine di dettaglio, contrassegnata in rosso). Elevata precisione di posizionamento e ripetizione.

NORGREN Linear System ELT/ELK 30, 40, 60, 60S, 80, 80S, 100, 125

Questa unità lineare è costituita da una sezione cava in alluminio con aste di guida integrali, rettificate parallelamente e in acciaio temprato. Il carrello è dotato di rulli con cuscinetti a sfera regolabili che si innestano sulle aste di guida. La vite trapezoidale rotante provoca il movimento lineare del dado a sfera, che è collegato al carrello.

NORGREN Linear System EGT/EGK 30, 40, 60, 80

Questa unità è costituita da un profilo quadrato in alluminio con guide a V laterali. Il carrello, azionato da un mandrino filettato trapezoidale/vite a sfera con vite di comando, si muove lungo l’unità guidato da guide a V regolabili senza gioco. Se si utilizzano due unità lineari in parallelo o se si montano due carrelli su un’unità, il ricevitore del dado di guida può essere utilizzato per regolare la simmetria dei carrelli.

NORGREN Linear System DST/DSK 120, 160, 200

Questa unità è costituita da un profilo rettangolare in alluminio con 2 guide integrate. Il carrello è azionato da un mandrino rotante con dado di guida. Se si utilizzano due unità lineari parallele o se si montano due carrelli su un’unità, il ricevitore del dado di guida può essere utilizzato per regolare la simmetria dei carrelli.

NORGREN Linear System DLT/DLK 120, 160, 200

Questa unità è costituita da un profilo rettangolare in alluminio con 2 guide a rulli integrate. Il carrello è azionato da un mandrino rotante con dado di guida. Se si utilizzano due unità lineari parallele o se si montano due carrelli su un’unità, il ricevitore del dado di guida può essere utilizzato per regolare la simmetria dei carrelli.

• Asse lineare serie Q, trasmissione a cremagliera e pignone, guida a rulli.
• Asse lineare serie Q, trasmissione a cremagliera e pignone, guida a binario..
• Asse lineare serie Q, trasmissione a cremagliera e pignone, guida a rulli..

NORGREN Linear System ELZA 40 / ELDZA 60, 60S, 80, 80S, 100

L’unità è costituita da un carrello quadrato in alluminio con aste di guida integrate in acciaio temprato. Il carrello, dotato di cuscinetti a sfera lineari interni regolabili senza gioco, è azionato da una cremagliera. Il pignone è dotato di cuscinetti a sfera esenti da manutenzione.

NORGREN Linear System DSZA 160, 200

Questa unità è costituita da un profilo rettangolare in alluminio con 2 guide integrate. Il carrello è azionato da un pignone su una cremagliera di alta precisione. Il sistema a cremagliera è adatto a un funzionamento servo altamente dinamico e ideale per i movimenti di sollevamento. Il pignone è dotato di cuscinetti a sfera esenti da manutenzione.

NORGREN Linear System DLZA 120, 160, 200

Questa unità è costituita da un profilo rettangolare in alluminio con 2 guide a rulli integrate. Il carrello, dotato di cuscinetti a sfera lineari interni regolabili senza gioco, è guidato lungo le aste di guida da una cremagliera di alta precisione. Il sistema a cremagliera è adatto a un funzionamento servo altamente dinamico e ideale per i movimenti di sollevamento. Il pignone è dotato di cuscinetti a sfera esenti da manutenzione.
