I prodotti Drillmatic sono destinati alla realizzazione di attrezzature o macchine speciali o macchine per la rimozione dei trucioli. Possono anche essere utili per chi ha bisogno di componenti da inserire nelle proprie macchine.

• Unità di foratura a cannotto elettro-pneumatiche.
• Unità di foratura a cannotto CNC.
• Unità di foratura-maschiatura combinata.
• Unità di maschiatura.
• Mandrini motorizzati.
• Slitte di avanzamento.
• Accessori.

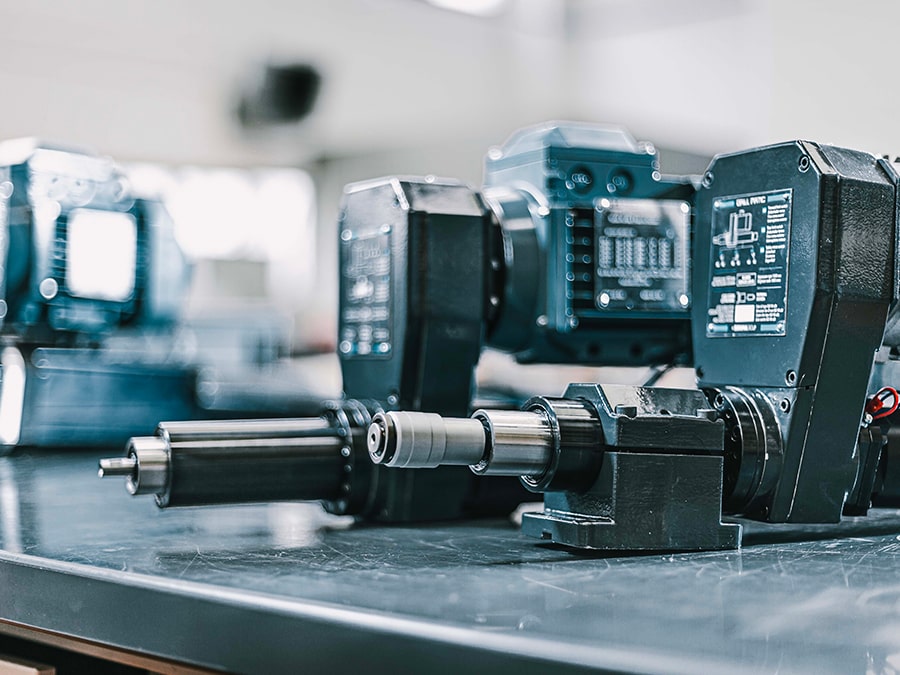

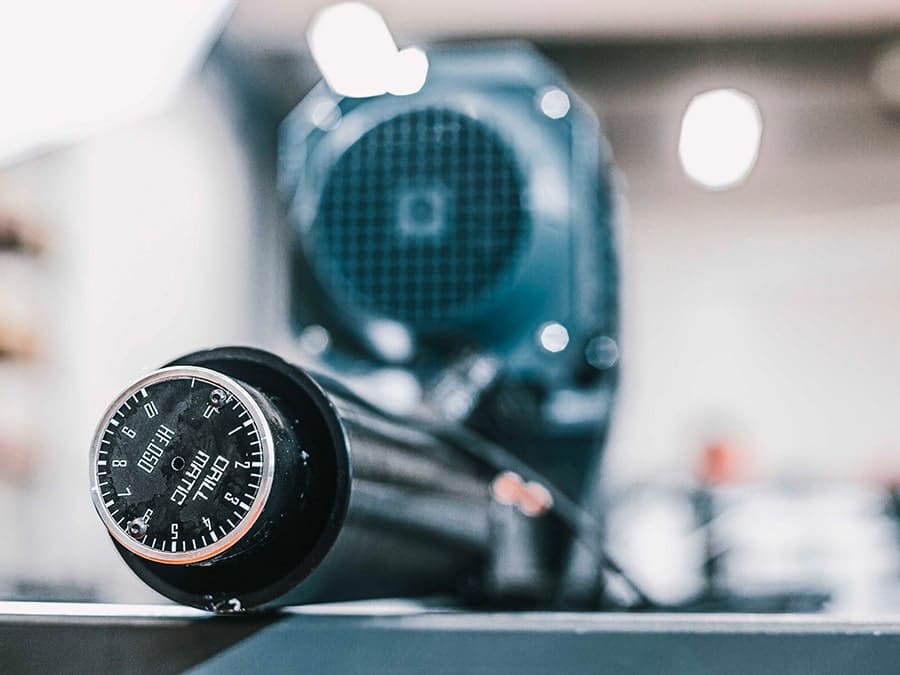

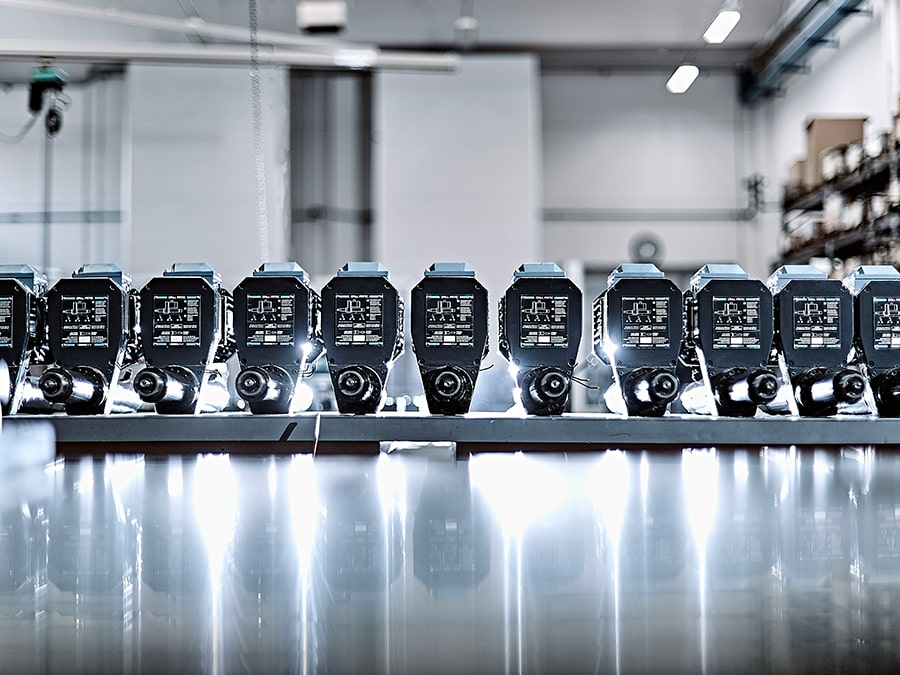

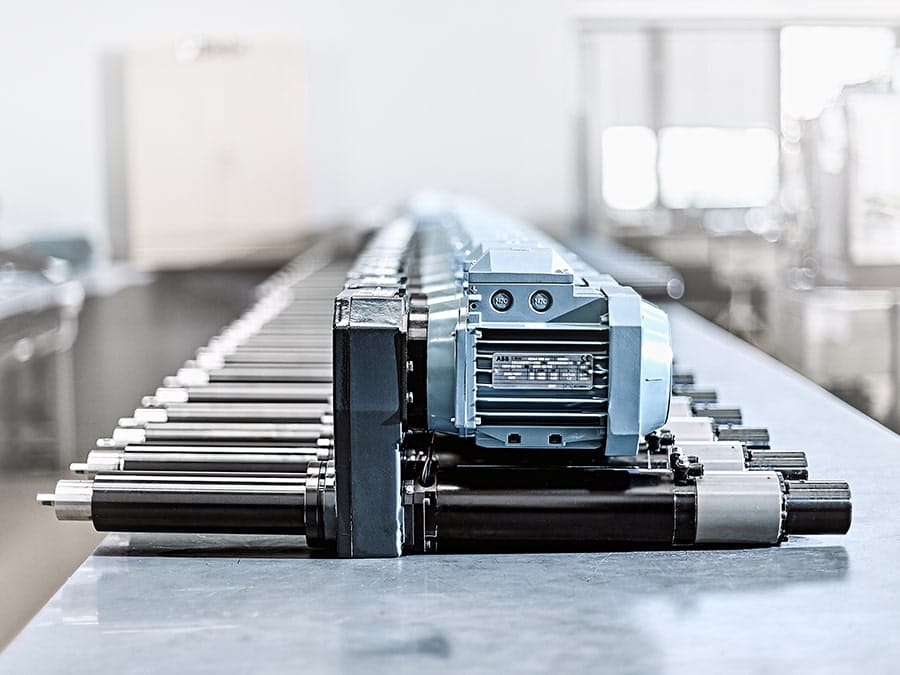

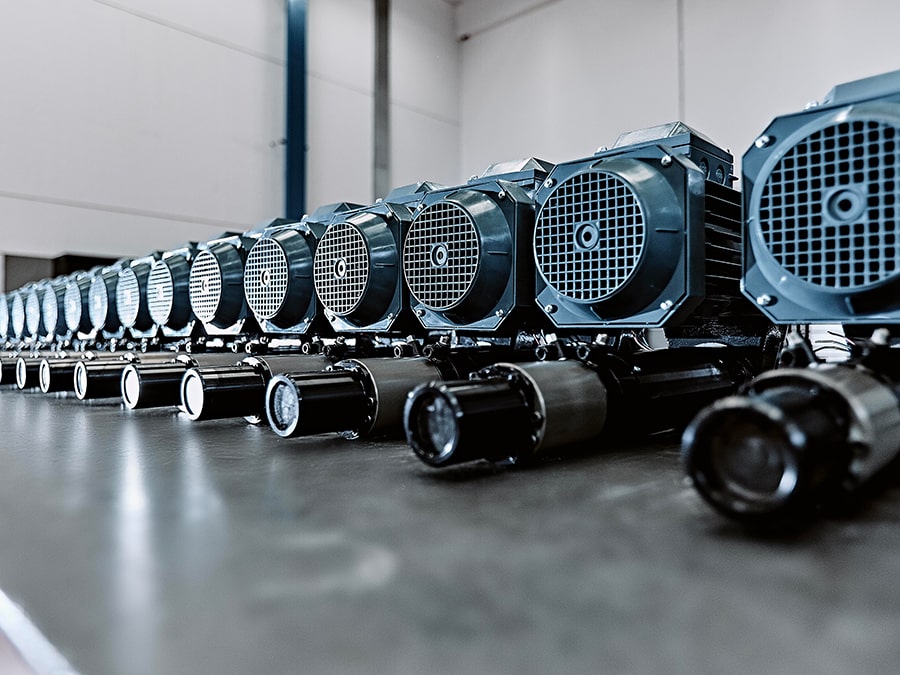

Le unità di foratura a cannotto elettro-pneumatiche Drillmatic possono eseguire qualsiasi lavorazione assiale come foratura, svasatura, alesatura, lamatura, ecc… Ogni unità ha una corsa di avvicinamento rapido ed una corsa di lavoro gestita da un deceleratore idraulico. Le regolazioni meccaniche di corsa e velocità di avanzamento sono rapide e accessibili. La grande modularità e le diverse configurazioni di attacco, motore e trasmissione consentono al cliente di adattare al meglio l’unità alla propria applicazione.

• DXP10.75.
• DXP10.150.
• DXP18.100.
• DXP18.150.
• DXP24.120.

Principali Caratteristiche

• Avanzamento pneumatico a 6bar
• Corsa di avvicinamento rapido e corsa di lavoro regolabili meccanicamente
• Deceleratore idraulico coassiale per la regolazione della velocità di avanzamento
• N.3 micro meccanici per la gestione della corsa
• Mandrino sostenuto da cuscinetti di precisione
• Motore trifase gestibile sotto inverter
• Concentricità 0,02mm

Principali Opzioni

• Funzione ciclo scarico trucioli
• Riduttore di velocità
• Possibilità di montaggio teste multiple

Le unità di foratura a cannotto elettro-pneumatiche Drillmatic possono eseguire qualsiasi lavorazione assiale come foratura, svasatura, alesatura, lamatura, ecc… Ogni unità ha una corsa di avvicinamento rapido ed una corsa di lavoro gestita da un deceleratore idraulico. Le regolazioni meccaniche di corsa e velocità di avanzamento sono rapide e accessibili. La grande modularità e le diverse configurazioni di attacco, motore e trasmissione consentono al cliente di adattare al meglio l’unità alla propria applicazione.

• DTX10.60
• DTX10.130
• DTX16.90
• DTX16.130
• DTX23.115
• DTX24.120
• DTX42.160

Principali Caratteristiche

• Avanzamento tramite vite a ricircolo di sfere rettificata
• N.3 micro meccanici per la gestione della corsa
• Mandrino sostenuto da cuscinetti di precisione
• Motore trifase gestibile sotto con inverter
• Concentricità 0,02mm

Principali Opzioni

• Riduttore di velocità
• Predisposizione montaggio n.2 motori CNC
• Possibilità di montaggio teste multiple

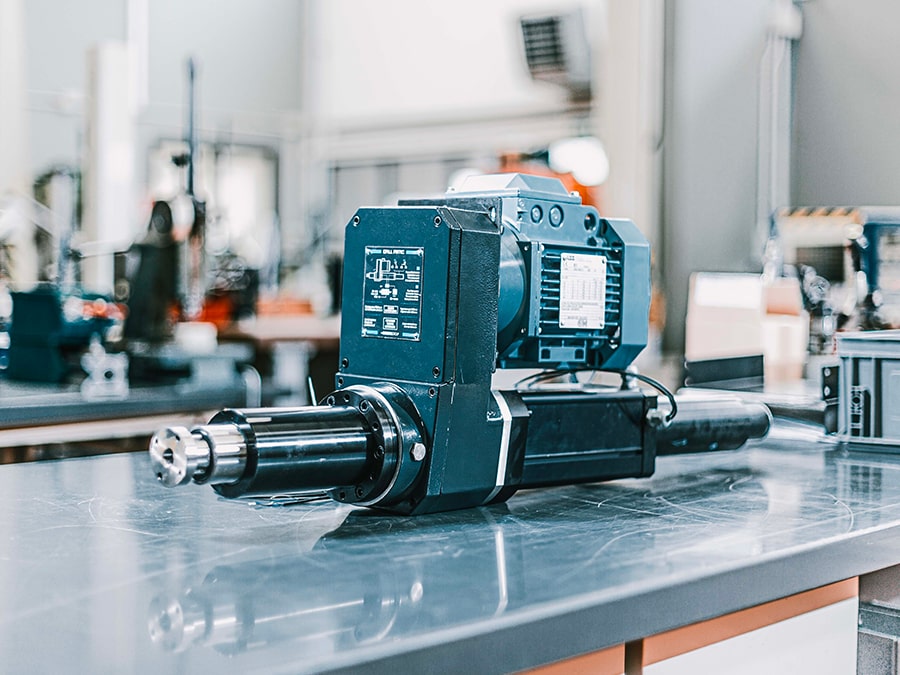

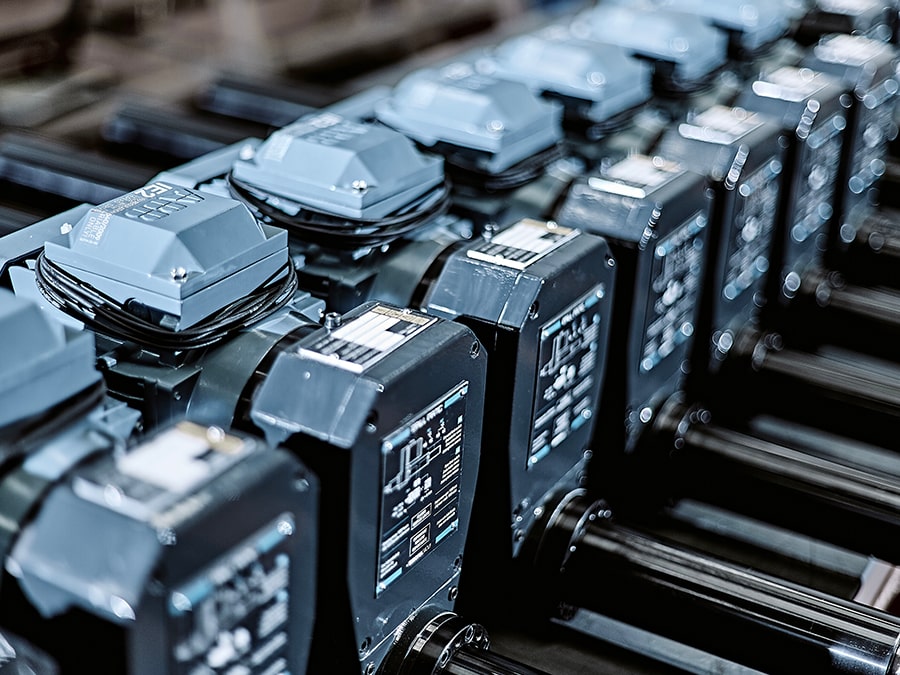

Le unità a cannotto fora-maschia Drillmatic sono concepite per l’utilizzo di utensili combinati di foratura e maschiatura. L’avanzamento delle unità è gestito da un cilindro pneumatico per la foratura e da una patrona per la maschiatura. Lo switch tra foratura e maschiatura è gestito da un micro meccanico. Il motore di serie a doppia polarità consente di gestire le due operazioni con l’appropriata velocità di rotazione. La grande modularità e le diverse configurazioni di attacco, motore e trasmissione consentono al cliente di adattare al meglio l’unità alla propria applicazione.

• DTX12.75
• DTX12.150
• DTX16.100
• DTX16.150

Principali Caratteristiche

• Avanzamento pneumatico a 6bar / patrona
• Corsa di avvicinamento rapido e corsa di lavoro regolabili meccanicamente
• Deceleratore idraulico coassiale per la regolazione della velocità di avanzamento di foratura
• N.3 micro meccanici per la gestione della corsa
• Mandrino sostenuto da cuscinetti di precisione
• Motore trifase gestibile sotto inverter
• Concentricità 0,02mm

Principali Opzioni

• Motore autofrenante
• Mandrino con compensazione assiale integrata in trazione
• Possibilità di montaggio teste multiple

Le unità a cannotto di maschiatura Drillmatic sono adatte per eseguire sia maschiature rigide con maschi a tagliare o per deformazione, sia maschiature esterne con filiera. La corsa di lavoro tramite patrona è facilmente regolabile grazie ad un micro meccanico. Nelle versioni con pre-corsa pneumatica, l’unità esegue un accostamento rapido fisso. La patrona è montata in posizione coassiale ed immersa a bagno d’olio. Un sistema di frizione a molla consente di preservare la patrona in caso di urto o di extra coppia. La grande modularità e le diverse configurazioni di attacco, motore e trasmissione consentono al cliente di adattare al meglio l’unità alla propria applicazione.

• TX12.50
• TX12.100
• TX20.80
• TX20.120
• TX28.120
• TX42.80
• TX42.130

Principali Caratteristiche

• Avanzamento tramite patrona a bagno d’olio intercambiabile
• N.2 micro meccanici per la gestione della corsa di lavoro
• Mandrino sostenuto da cuscinetti di precisione
• Motore trifase gestibile sotto inverter
• Concentricità 0,02mm

Principali Opzioni

• Corsa di avvicinamento rapida pneumatica a 6 bar
• Motore autofrenante
• Riduttore di velocità
• Mandrino con compensazione assiale integrata in trazione
• Possibilità di montaggio teste multiple

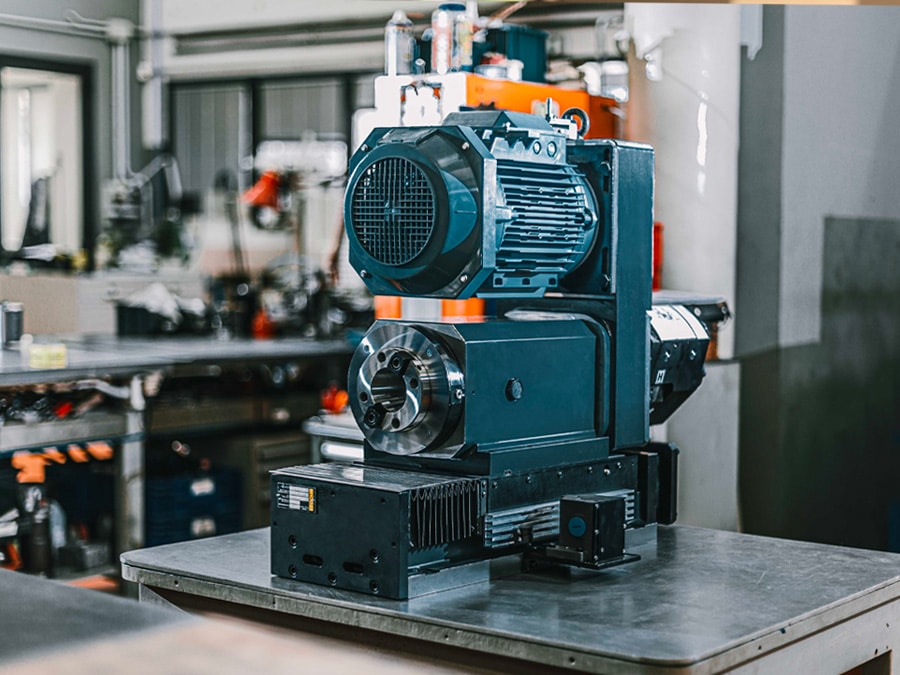

I mandrini motorizzati Drillmatic sono idonei per eseguire sia lavorazioni assiali di foratura e filettatura, sia lavorazioni radiali più onerose come fresatura, barenatura e taglio. La corsa di avanzamento viene gestita tramite le slitte di movimentazione CNC serie EX. Tutti i mandrini sono configurabili con attacchi ISO o HSK, in versione manuale o automatica. In funzione della lavorazione da eseguire, e della velocità di rotazione, è possibile predisporre i mandrini con cuscinetti a rulli conici o a contatto obliquo. La grande modularità e le diverse configurazioni di attacco, motore e trasmissione consentono al cliente di adattare al meglio l’unità alla propria applicazione.

• DX22
• DX28 ISO 30
• DX28 ISO 40
• DX38 ISO 40
• DX38 ISO 50
• DX38L
• DX58
• DX88

Principali Caratteristiche

• Attacco mandrino ISO / HSK
• Carter di trasmissione ruotabile di 90° / 60°
• Motore montabile in posizione anteriore o posteriore
• Mandrino sostenuto da cuscinetti di precisione
• Motore trifase gestibile sotto inverter
• Concentricità 0,01mm

Principali Opzioni

• Albero equilibrato per alte velocità
• Passaggio del liquido refrigerante attraverso l’utensile
• Cambio utensile automatico pneumatico / idraulico
• Motore mandrino CNC
• Possibilità di montaggio teste multiple

Le slitte di avanzamento CNC Drillmatic hanno corse modulari, gestite tramite vite a ricircolo di sfere rettificata, e sono idonee per il montaggio dei mandrini serie DX.

La movimentazione del carrello avviene tramite guide e pattini a ricircolo di sfere o rulli. Ogni slitta dispone di serie n.3 finecorsa meccanici per la gestione del ciclo e la predisposizione per la lubrificazione centralizzata di pattini e vite.

La robusta struttura in ghisa consente un’elevata rigidità e precisione per poter eseguire qualsiasi tipo di lavorazione.

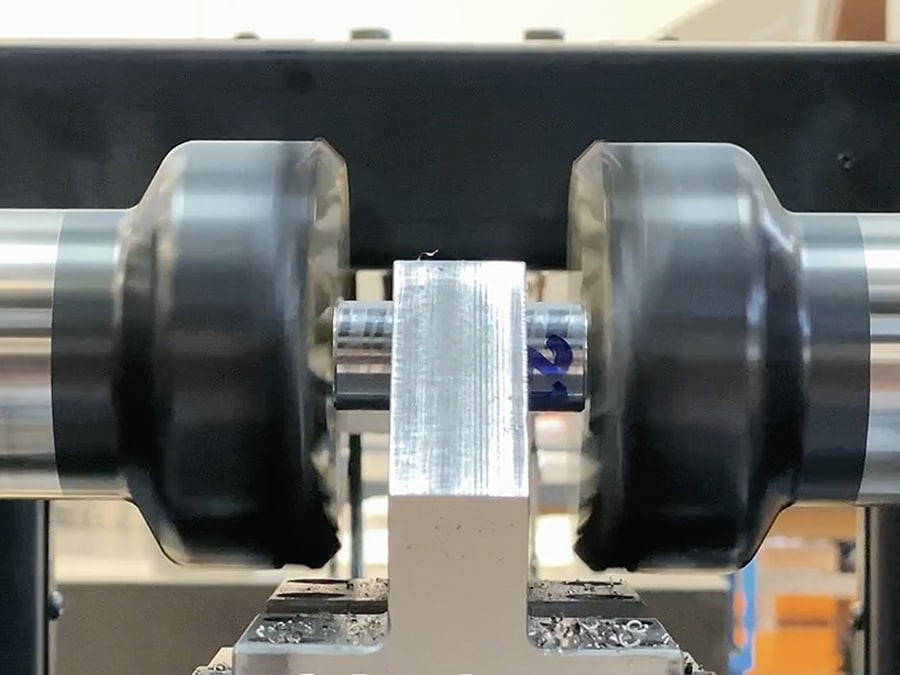

La combinazione dei mandrini serie DX e slitte serie EX consente al cliente di eseguire qualsiasi tipo di lavorazione, sia assiale di foratura o filettatura ad assi interpolati, sia radiale di fresatura, barenatura o taglio.

E’ inoltre possibile comporre strutture a 2-3 assi con corse modulari.

• EX28
• EX32
• EX38
• EX58
• HX38

Principali Caratteristiche

• Struttura in ghisa stabilizzata
• Movimentazione tramite vite a ricircolo di sfere rettificata
• Scorrimento del carrello su n.2 guide e n.4 pattini a ricircolo di sfere
• N.3 micro meccanici
• Predisposizione lubrificazione centralizzata

Principali Opzioni

• Trasmissione motore rinviata a 180°
• Soffietto di protezione con lamelle / telescopico
• Montaggio di gruppi a 2/3 assi

A completamento della gamma, disponiamo di tutti gli accessori per lo staffaggio e la regolazione manuale delle unità operatrici. Scarica i disegni nel formato desiderato per completare la progettazione.

• Tavole di Traslazione.
• Teste Multiple.
• Supporti Unità.

Tavole di supporto per la registrazione fine della posizione. La gamma standard consente di sovrapporre due o più assi.

Tavola di Traslazione Lineare

• G.TL 200
• G.TL 300
• G.TL 400
• G.TL 500
• G.TL 600

Tavola di Traslazione Ortogonale

• G.TO 200
• G.TO 300
• G.TO 400
• G.TO 500
• G.TO 600

Base di staffaggio in ghisa per le unità di foratura e maschiatura a cannotto. Disponibile anche con doppia registrazione manuale fine.

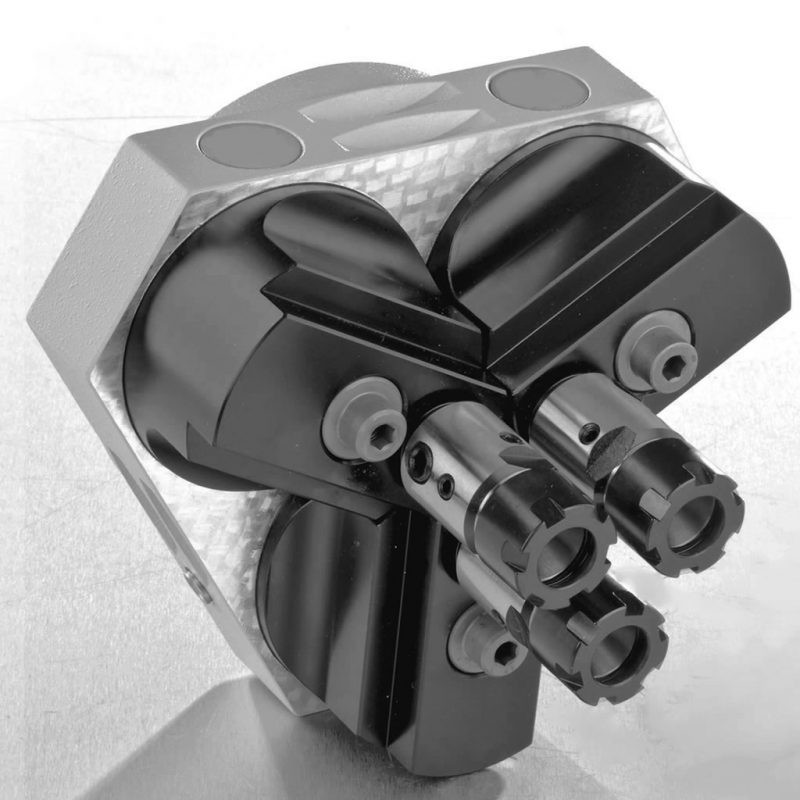

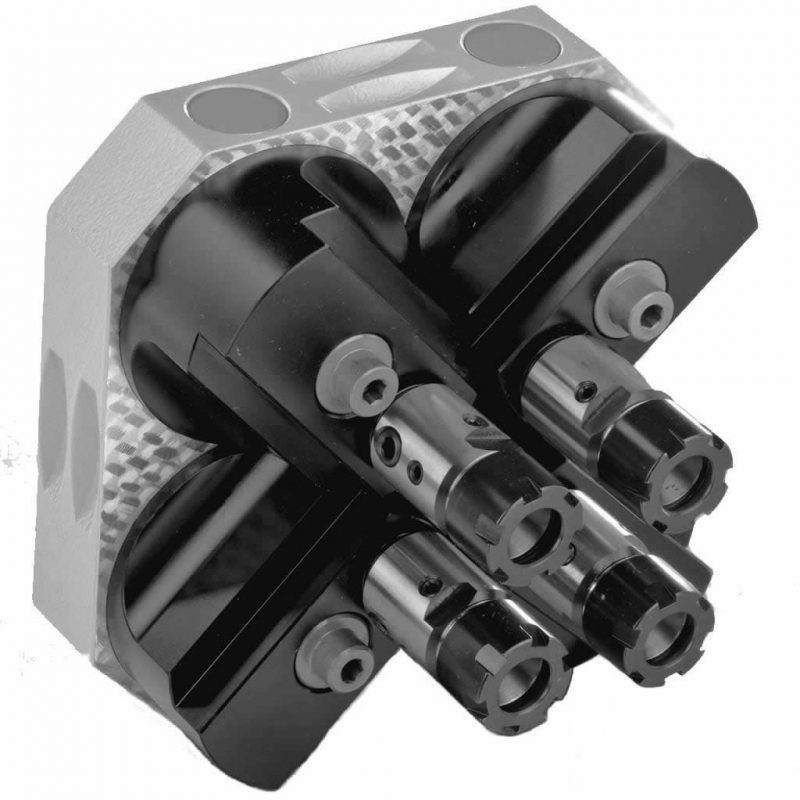

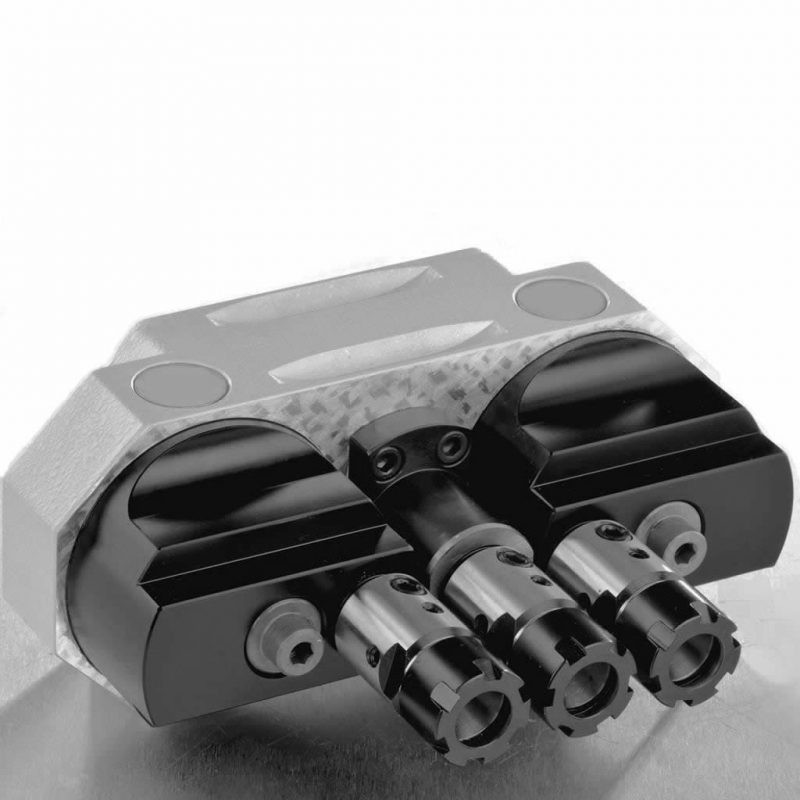

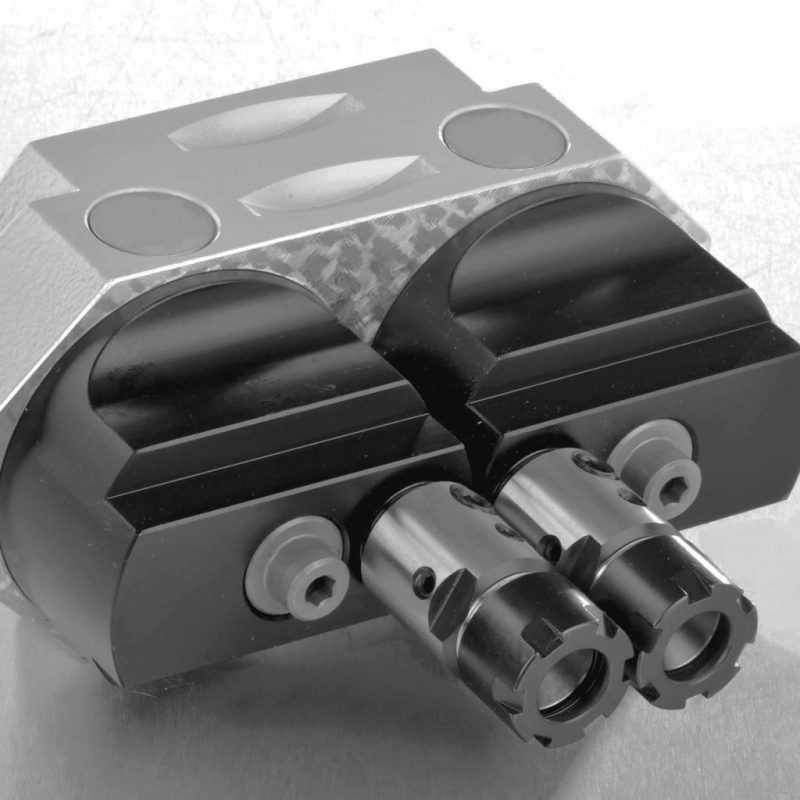

Teste Multiple ad Interasse Registrabile

• ER8
• ER11
• ER16
• ER20
• ER25

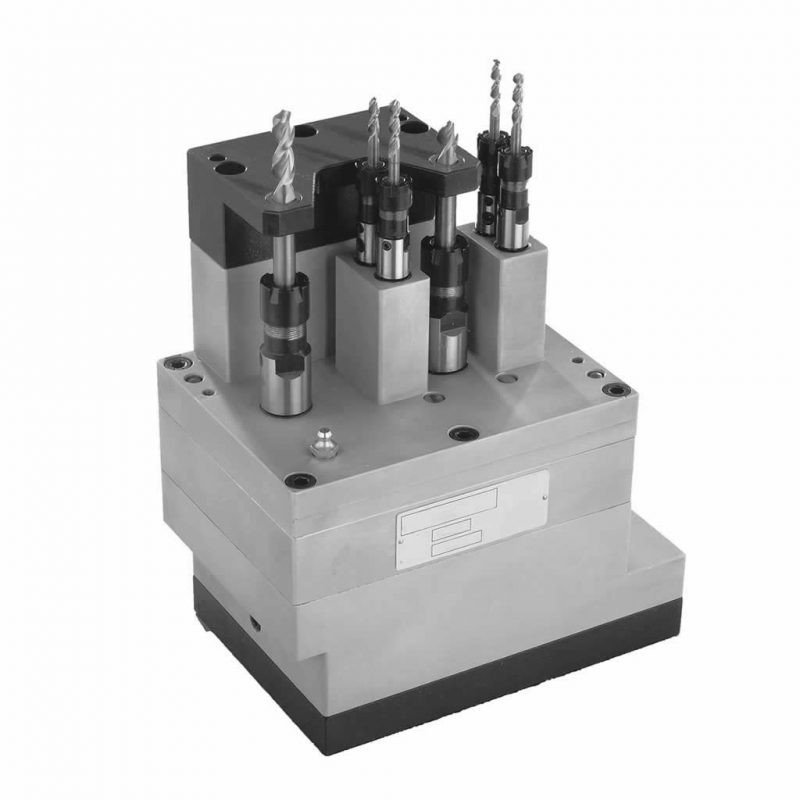

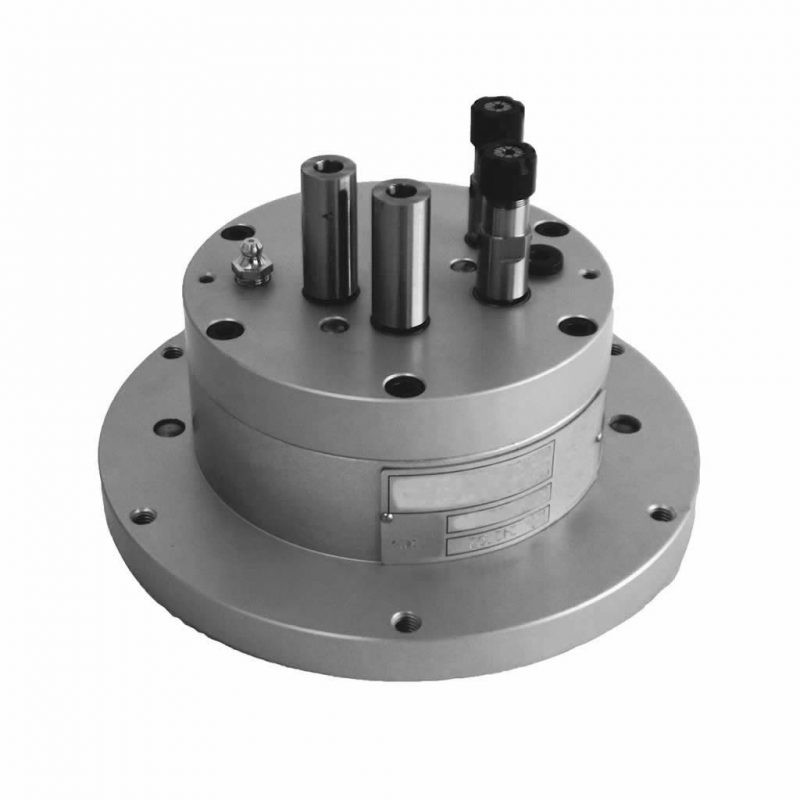

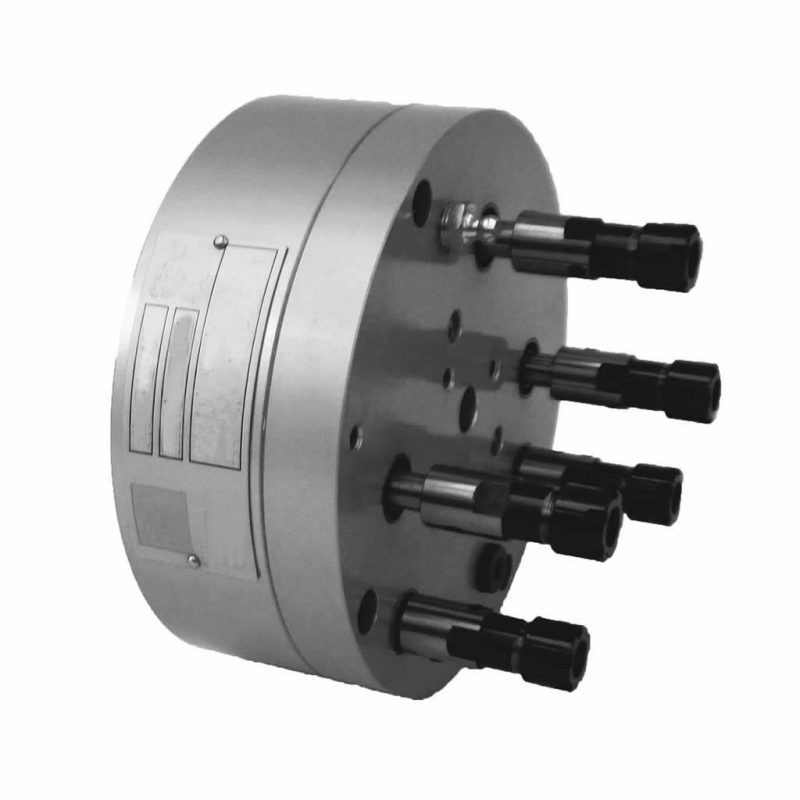

Teste Multiple ad Inserti Fissi

• V.E*.1502.P
• V.F.*1502.P
• V.F.*.08.P
• V.F.*.08.P
• V.F.*.11.P
• V.F.*.16.P
• V.F.*.08.D
• V.F.*.10.D
• V.F.*.12.D
• V.F.*.03W
• V.F.*.05W
• V.F.*.06W
• V.F.*.07W
• V.F.*.10W

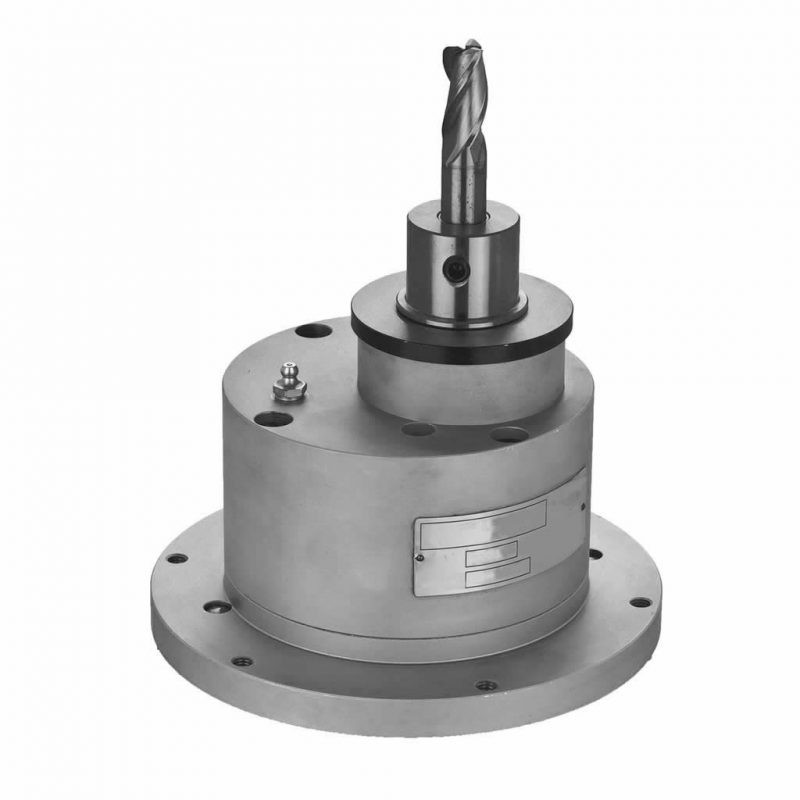

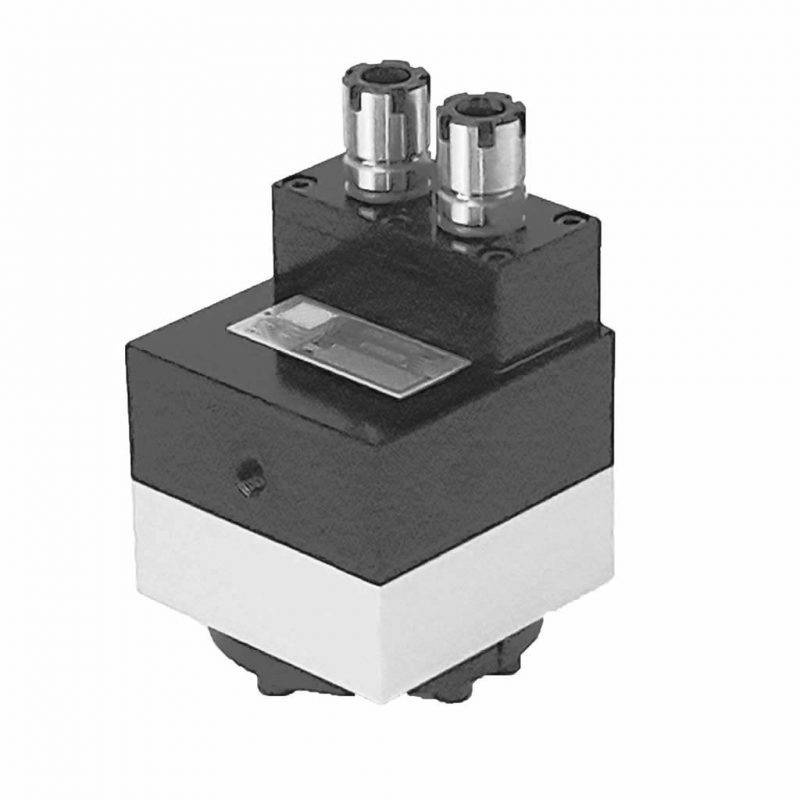

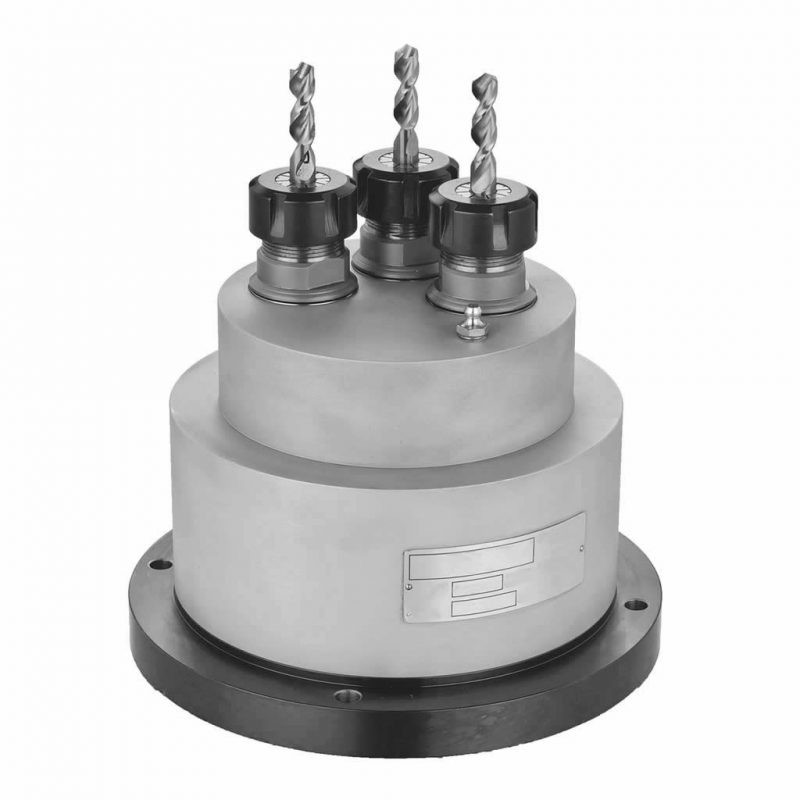

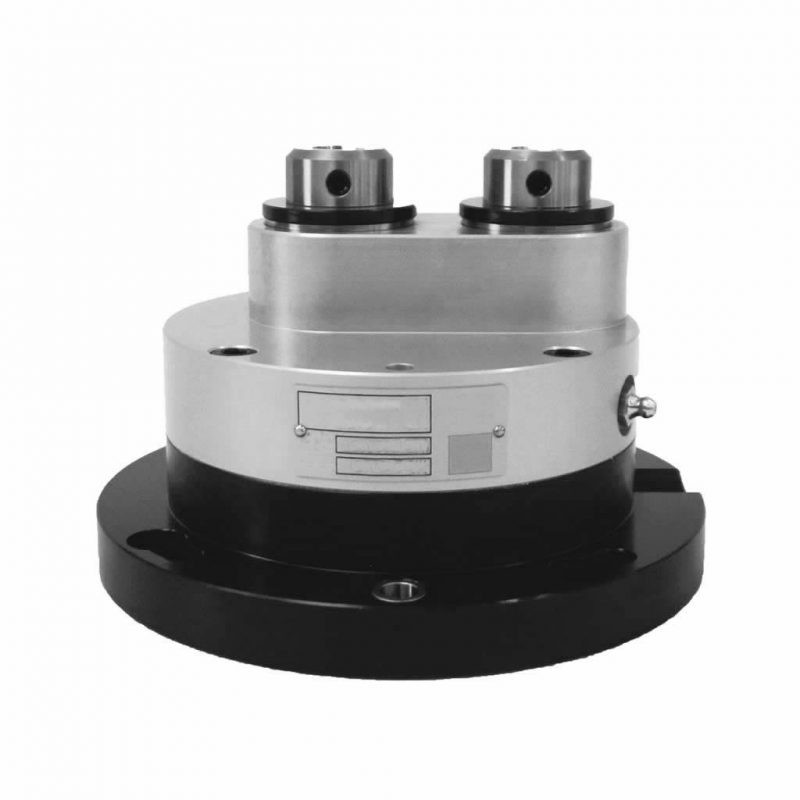

Teste Multiple ad Inserti Fissi per Lavorazioni Pesanti

• V.FP1.*.11.P
• V.FP2.*.11.P
• V.FP1.*.16.P
• V.FP2.*.16.P
• V.FP1.*.20.P
• V.FP2.*.20.P
• V.FP1.*.25.P
• V.FP2.*.25.P
• V.FP1.*.32.P
• V.FP2.*.32.P

Base

Base di staffaggio in ghisa per le unità di foratura e maschiatura a cannotto. Disponibile anche con doppia registrazione manuale fine.

• F60
• F85
• EAE85
• EGE85

Colonna

Base di staffaggio in ghisa per le unità di foratura e maschiatura a cannotto. Disponibile anche con doppia registrazione manuale fine.

• EHE85
• EDE85
• EDEH85

Anello di Fermo e Tappo

Tappo di chiusura colonna e ghiera per il bloccaggio dell’unità operatrice.

• EEE85
• EME85

Supporto

• EBPE85.60
• EBPE85.85
• EBIE85.60
• EBIE85.85
• EIPE60
• EIPE85
• ELIE60
• ELIE85
• EJE85

Consulta la Brochure

Scarica la brochure Euroma Group – DRILLMATIC.
